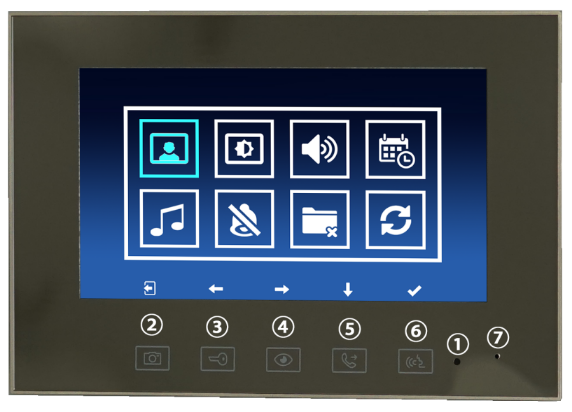

① 红色指示灯

② 拍照

③ 开锁 （长按进入测试模式）

④ 监视 （长按进入主菜单）

⑤ 转呼

⑥ 通话 （长按暂时开启/关闭免打扰模式）

⑦ 麦克风

注意：

红色指示灯常亮：待机

红色指示灯慢闪：通话中

红色指示灯快闪：呼叫或被呼叫

4. 功能介绍

4.1 呼叫：

按下门口主机呼叫键，所有分机响铃，显示主机画面，响铃时间为30秒。

4.2 监视：

4.2.1 分机处于待机状态，可以按分机的监视键，监视门口主机和摄像机

4.2.2 分机监视门口机或者摄像机的***长时间为60秒

4.3 分机与门口机通话：

4.3.1 分机监视门口机时，按下分机通话键，可以与门口机通话，通话时间***长为40秒

4.3.2 当分机被门口机呼叫时，按下分机通话键，可以与门口机通话，通话时间最长为40秒。

4.4 开锁：

分机监视门口机时，或与门口机通话时，按分机开锁键，可以打开门口机电控锁。

4.5 分机与分机通话：

4.5.1 分机处于待机状态时，任意一台分机按下转呼键，可以呼叫其他分机，全部分机响铃。主叫分机显示“Calling others...”，被叫分机显示“Incoming call...”。此时主叫分机按通话键，可以结束呼叫，被叫分机按通话键，接通与主叫分机的通话，同时显示“Connected”。

4.5.2 主叫分机的呼叫和通话时间***长为70秒。被叫分机处于被呼叫状态***长30秒，接通后，被叫分机的最长通话时间为40秒。

4.6 转呼功能

一台分机，处于被门口机呼叫的状态，与门口机通话的状态，监视门口机的状态时，按下这台分机的转呼键，可以使这台门口机再次呼叫其他分机，全部分机响铃。此时，可以按下通话键关闭这台分机，其他分机则处于被呼叫状态。

4.7 浏览照片

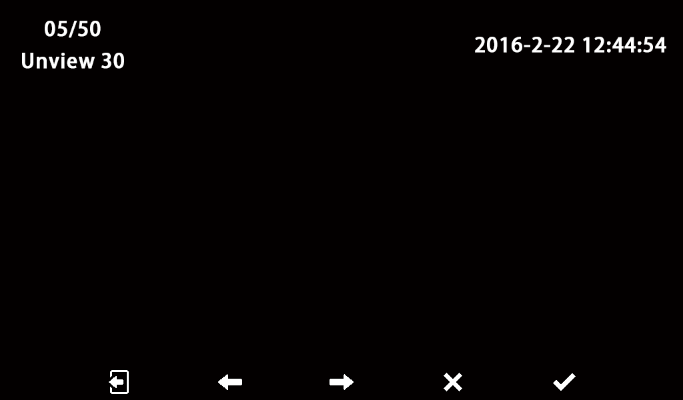

4.7.1 分机处于待机状态，按拍照键浏览照片。如下图4.7.1所示，右侧5个按键提示分别是退出，前一张，后一张，单张删除，确认。左上方显示，当前浏览张数/照片总数，以及为浏览照片数。右上方显示照片拍摄的时间。

图4.7.1

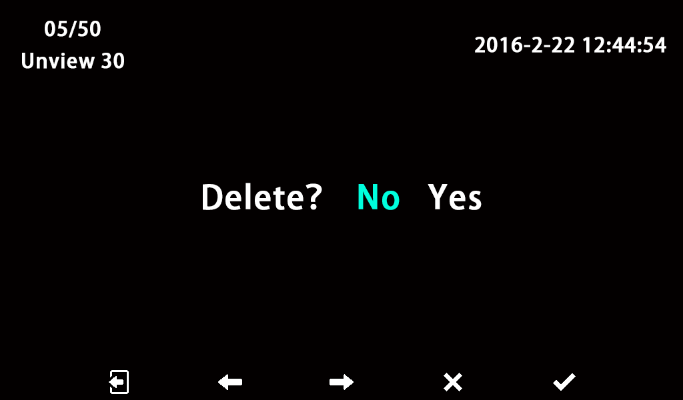

4.7.2 按单张删除键，删除当前浏览的照片。如下图4.7.2所示，右侧5个按键提示分别是退出，左，右，否，是。

图4.7.2

4.8 设置

4.8.1 长按监视键2秒，进入视频设置菜单，如下图4.7.1所示，右侧5个按键提示分别是退出，左移，右移，下移，确认。上面一行图标从左至右，依次是浏览照片，视频设置，音量设置，日期&时间；下面一行图标从左至右，依次是铃声选择，免打扰设置，删除全部照片，恢复出厂设置。

图4.8.1

4.8.2 分机监视，通话，呼叫，被呼叫时，长按通话键2秒，临时打开/关闭免打扰。免打扰开启时，右下角会持续显示静音图标。关闭免打扰时，免打扰图标会提示2秒后消失。

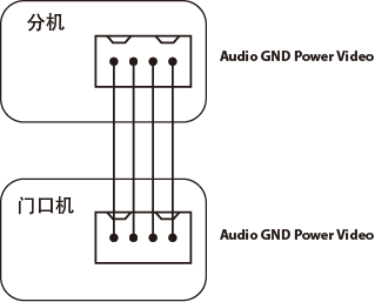

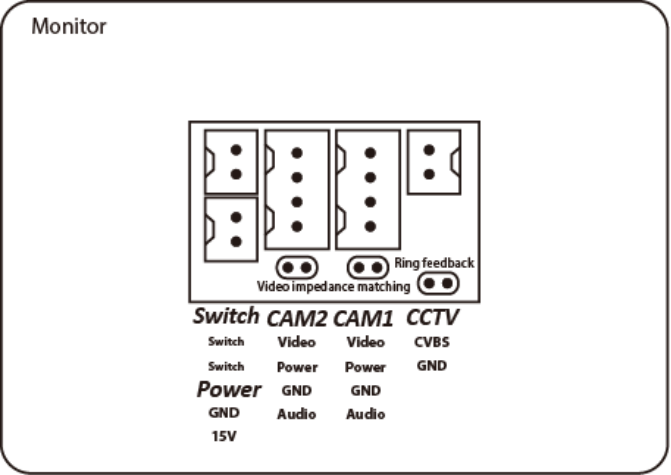

5. 接线图

电源：15V电源输入。

******门口机：接******门口机，默认开启。

第二门口机：接第二门口机，默认关闭。

摄像机：可以接一路摄像机CVBS信号输入。

摄像机开关：可以用于控制摄像机电源开关
