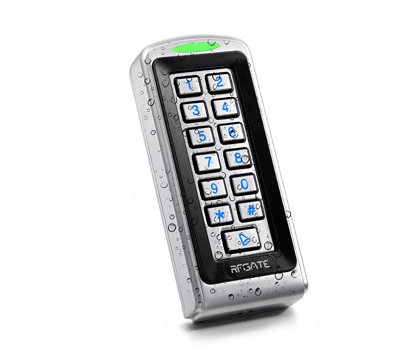

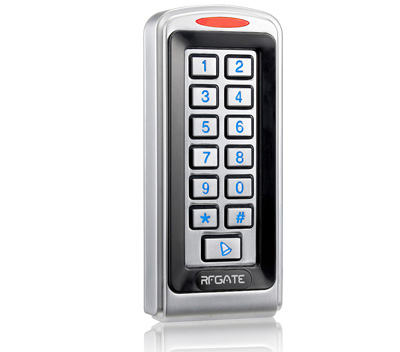

1产品简介：
本产品为多功能防暴金属密码门禁控制器。产品设计可生产防水及不防水，ID及IC等多种卡选择，本机可外接密码读卡器，进行进出读卡及密码开门，也可当作防暴金属密码读卡器使用。金属数字键盘采用数字透夜光设计。本机具备了感应卡、卡加密码、卡或密码三种开门方式，并有光敏防拆报警、安全模式设计、门状态监控设计功能为客户提供更稳定、安全、可信的产品保障。
本机为自主外观设计,专利号为：ZL 2013 3 0500296.X
2 技术参数：
工作电压：DC12V至DC24V； 待机电流：≤30mA； 读卡距离：3～6cm； 存储容量：2000个用户；
环境温度：-35℃～60℃； 环境湿度：10%～90% ；电锁输出：≤2A； 报警输出：≤1A；
开门时间：0～99秒可调（出厂默认为5秒）； 外形尺寸：135*58*22mm ； 防水等级：IP68（可选）。
3 功能特点：
1) 韦根接口：带有维根输出和输入接口，能输出和输入Wg26或Wg34卡号,可接Wg26及Wg34接口控制器。并带有Wg4和Wg8键盘按键信号，可做其它防暴数字键盘使用。
2) 超低功耗：待机电流小于30mA.
3) 数字夜光键盘：工作环境黑暗也能轻松操作本机。
4) 用户容量：支持2000个用户。
5) 独立密码：无卡用户可独立设置开门密码。
6) 用户修改密码：有卡用户与无卡用户可独立修改开门密码。
7) 有门铃按键和接口：可外接任何门铃
8) 可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底******安全隐患。
9) 防拆报警：本机具有光敏防拆功能，非法拆机后内置蜂鸣器发出报警声。
4 管理员操作
|
进入管理员操作状态 |
按 * 管理员密码 # 。管理员出厂密码为666666。（使用时请更改） |
|
修改管理员密码 |
按 1 新密码 # 重复新密码 # 注：管理员密码为6位任意数字，请妥善保管好。 |
|
退出管理员操作状态 |
* 管理员操作完成按*键退出 |
|
添加用户 |
|
|
连续增加卡 |
按 2 读卡 ， 读卡 ，… # |
|
指定ID号刷卡增加 |
按 2 ID号 # 读卡 ， ID号 # 读卡 ，… # |
|
指定卡号增加卡 |
按 2 8位卡号 # ， 8位卡号 # ，… # 。 注：自动增加时，用户ID号由本机自动产生，范围是1～2000，并从小到大搜索。 |
|
指定ID号和卡号增加 |
按 2 ID号 # 8位卡号 # ， ID号 # 8位卡号 # ，… # 。 注：输入ID号位数为1-4位，范围是1～2000，如1，01，001，0001都表示ID号1。 添加卡用户会自动产生一个默认密码“1234”，但此密码不能开门，仅作为用户修改密码用 |
|
指定ID号和密码增加 |
按 2 ID号 # 密码 # ID号 # 密码 # … # 。 注：适用于无卡用户，密码与卡无关联，输入位数为4位，但不得为“1234” |
|
删除用户 |
|
|
刷卡删除 |
按 3 读卡 读卡 … # |
|
指定ID号删除 |
按 3 ID号 # ID号 # … # |
|
指定卡号删除 |
按 3 8位卡号 # 8位卡号 # … # |
|
全部删除 |
按 30000 # |
|
开门方式设置 |
|
|
卡开门 |
按 4 0 # |
|
卡+密码开门 |
按 4 1 # |
|
卡或密码开门（出厂默认） |
按 4 2 # |
|
开锁时间设置 |
按 5 0～99 # 注：开锁时间范围“0～99秒”，出厂默认为5秒。 |
|
报警时间设置 |
按 6 0～3 # 。 注：报警时间范围“0～3分钟”，出厂默认为1分钟 |
|
门磁报警功能设置 |
|
|
屏蔽该功能（出厂默认） |
按 7 0 # |
|
开启该功能 |
按 7 1 # 开启该功能后，分两种情况： 1 如果正常开门没关，1分钟后，内置蜂呜器发报警音提示，门关上或1分钟后自动关闭。 2 如果正常开锁20秒后开门，或门被强行打开，外置报警器及内置蜂呜器同时报警。 |
|
安全模式设置 |
|
|
正常模式（出厂默认） |
按 8 0 # |
|
锁死模式 |
按 8 1 # 表示在5分钟之内，连续刷无效卡或输入错误密码5次，系统将会锁死十分钟。 |
|
报警模式 |
按 8 2 # 表示在5分钟之内，连续刷无效卡或输入错误密码5次，外置报警器及内置蜂呜器同时报警。 |
|
红灯模式 |
|
|
红色指示灯静态时不亮 |
按 9 0 # |
|
红色指示灯静态时正常闪烁（出厂默认） |
按 9 1 # |
|
用户操作 |
|
|
用户用卡修改密码 |
按 * 读卡 旧密码 # 新密码 # 重复新密码 # |
|
用户用ID号修改密码 |
按 * ID号 # 旧密码 # 新密码 # 重复新密码 # 注：适用于有卡或无卡用户，如果用户密码为“1234”，必须用卡修改。 |
|
刷卡开门 |
读卡 ，有效即开门 |
|
密码开门 |
按 用户密码 # ，密码正确即开门 |
|
卡+密码开门 |
读卡 用户密码 # ，卡和密码都正确即开门 |
|
解除报警操作 |
|
|
关门报警提示 |
关门，或刷 有效卡，或 输入管理员密码 # ，即可解除报警。 |
|
外置报警器及内置蜂呜器同时报警 |
刷 有效卡 或按 管理员密码 # ，即可解除报警 |
机器断开电源，按下#键不松开手，然后通电，机器“嘀嘀嘀，”三声后松手。即为机器初始化成功。
注：恢复出厂设置不会删除用户资料。
6 声光指示。
操作状态 红灯 绿灯 鸣音 蜂鸣器
待机 慢闪 灭
按键 嘀 一声短鸣
成功 灭 亮 嘀－ 一声长鸣
失败 嘀嘀嘀 三声短鸣
进入编程 亮 灭 嘀－ 一声长鸣
设置状态 亮 亮
退出编程 慢闪 灭 嘀－ 一声长鸣
开锁 灭 亮 嘀－ 一声长鸣
报警 快闪 灭 报警音 连续短鸣
7 常见问题处理方法
7.1、通电后发出报警声。因机身后有光敏防拆报警，试机时需堵住背后的光敏光源，以免发出报警声。
7.2、通电后机子无反应。 检查电源是否为DC12V到24输入，正负极有无接反。
7.3、读卡不灵敏。检查有无强信号、金属、强电源等干拢源，并排除干扰源。
7.4、密码键盘无反应。检查开门方式是否设置为卡开门。
7.5、当U8（一体机 ） 接U8 （读卡器 ）时，先把两设备开门方式设置为卡开门 ，再退出操作 。
8 引出线说明
|
线序 |
标识 |
颜色 |
功能描述 |
|
1 |
BELL_A |
粉色 |
门铃一端 |
|
2 |
BELL_B |
粉蓝色 |
门铃另一端 |
|
3 |
D0 |
绿色 |
韦根输入、输出线D0 |
|
4 |
D1 |
白色 |
韦根输入、输出D1 |
|
5 |
ALARM |
灰色 |
报警器负极（报警器正极应接+12V） |
|
6 |
OPEN |
黄色 |
出门按钮一端（出门按钮另一端应接GND） |
|
7 |
D_IN |
棕色 |
门磁开关一端（门磁开关另一端应接GND） |
|
8 |
DC12V |
红色 |
电源供电正极（DC12V到24VDC） |
|
9 |
GND |
黑色 |
电源供电负极地线GND |
|
10 |
NO |
蓝色 |
继电器常开端（应接阳极锁正极） |
|
11 |
COM |
紫色 |
继电器公共端，应接电源地线 |
|
12 |
NC |
橙色 |
继电器常闭端（应接阴极锁正极） |
9 接线图

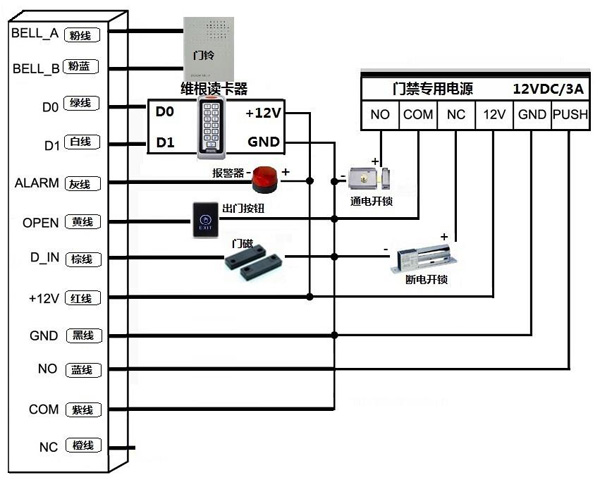

9.1普通电源接线图
9.2门禁专用电源接线图，
维根输入输出接线图

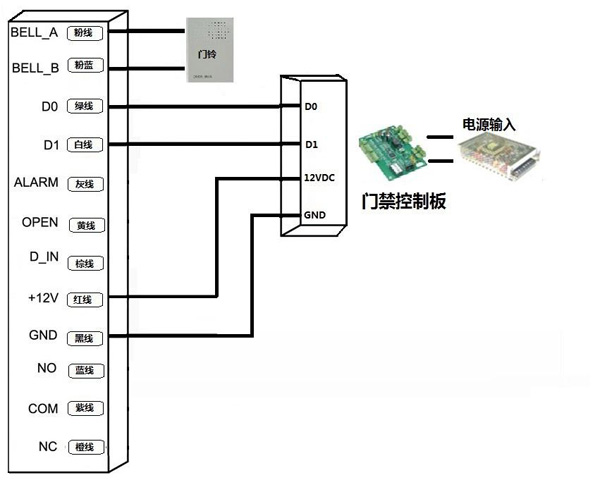

9.3作为维根读卡器
接门禁控制板接线图
